2ТС 75-115

Просмотров товара: 1779
  • Автор записи: Vlad
  • Производительность, м3/ч: 75
  • Напор, м: 115
  • Температура, ºС: до +85
  • Цена от: по запросу
  • Описание:

    Насос двухступенчатый 2 ТС 75-115

       Насосы центробежные горизонтальные с полуспиральным подводом жидкости к рабочему колесу. Корпус насоса имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и напорный патрубки отлиты за одно целое с корпусом насоса, расположены в нижней его части и направлены в противоположные стороны. Такое расположение патрубков и горизонтальный разъем корпуса обеспечивают возможность вскрытия, осмотра, ремонта, замены ротора или отдельных деталей без демонтажа трубопроводов и электродвигателя.
       Крышка корпуса продолжает конфигурацию каналов корпуса. В верхней части крышки корпуса предусмотрено отверстие для присоединения вакуумнасоса или заливного устройства.
       Вал насоса вращается в двух подшипниковых опорах. Подшипники защищены отбойными кольцами, которые отбрасывают стекающую по валу жидкость.
       Уплотнение рабочей полости насоса по валу обеспечивается мягкой сальниковой набивкой.
       В фланцах патрубков предусмотрены отверстия для отвода жидкости к манометру и мановакуумметру. В нижней части корпуса имеются два отверстия для отвода жидкости при длительной остановке насоса.
       Привод насоса осуществляется через соединительную втулочно-пальцевую муфту. Направление вращения вала против часовой стрелки, если смотреть со стороны привода.
      Направление вращения вала указывает стрелка, отлитая на крышке насоса.

        Область применения
    - предназначены для перекачивания воды и других чистых жидкостей





       Условное обозначение насосов типа 2ТС и агрегатов на их основе при заказе, переписке и в другой документации следующее:

    Насос 2 ТС 75-115,
    где
    2 — двухступенчатый;
    ТС — технологический для сахарной
    промышленности;
    75 — подача, м3/ч;
    115 — напор, м

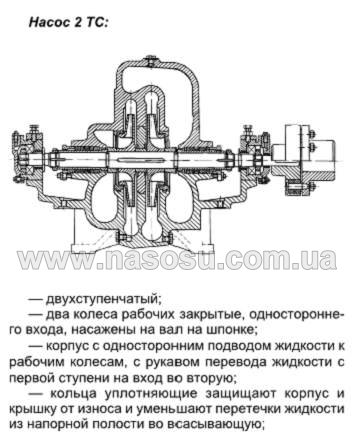

          Графическое изображение насоса 2 ТС 75-115
    Графическое изображение насоса 2 ТС 75-115

    Графики (рабочие точки) в формате pdf - ЗДЕСЬ
