Описание: Установка УПМ 25/140
Предназначена для подачи вязких самосмазывающих жидкостей с условной вязкостью ВУ 8...30 с температурой до 80 °С. Изготавливается в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150. Установка состоит из стойки, шестеренного насоса НШ 100-2, всасывающей и нагнетательной магистралей. Крепление насоса к стойке — фланцевое.
В нагнетательной магистрали смонтирован предохранительно-разгрузочный клапан, предназначенный для возврата перекачиваемой жидкости из нагнетательной магистрали во всасывающую (”работа на себя”) при повышении давления выше установленного для заданных условий работы, или в случае полного перекрытия нагнетательной магистрали. Работа при полном перекрытии нагнетательной магистрали не допустима более 2...3 минут, так как в этом случае возможен перегрев насоса и выход его из строя.
Предохранительно-разгрузочный клапан отрегулирован заводом-изготовителем на давление 25кгс/см2 и опломбирован.
Передача крутящего момента от двигателя осуществляется компенсационно-упругой муфтой с резиновыми свободными пальцами через шлицевое соединение на ведущий вал насоса.
Центровка вала двигателя и шлицевого вала насоса обеспечивается конструкцией деталей и центровкой полумуфты двигателя относительно расточки стойки. Зазор между отверстием в стойке и наружным диаметром полумуфты двигателя должен быть 0,3...0,4 мм, но не менее 0,2 мм.
Направление вращения вала насоса указывается на его корпусе.
При комплектации установки насосом НШ100-2Л (левого направления вращения) необходимо поменять местами всасывающую и нагнетательную магистрали.
Комплектность
Возможные варианты поставки агрегата УПМ 25/140:
1. Установка УПМ 25/140 в собранном виде с электродвигателем на фундаментной плите.
2. Установка УПМ 25/140 без двигателя и фундаментной плиты. Отверстие в полумуфте двигателя расточено предварительно. Окончательная обработка отверстия производится на месте эксплуатации под конкретный диаметр вала двигателя.
Эксплуатационные данные
| Производительность, л/мин |
140 |
| Рабочее давление, кгс/см2 |
25 |
| Частота вращения, об/мин |
1450 |
| Интервал рабочих температур,°C |
+30...+80 |
| Вязкость жидкости условная, °ВУ |
8...30 |
| Мощность двигателя, кВт |
11 |
Условное обозначениепри заказе, переписке и в другой документации следующее:
Установка УПМ 25/140
где:
У — установка;
П — перекачивание;
М — мазут;
25 — напор, кгс/см2;
140 — подача, л/мин. |

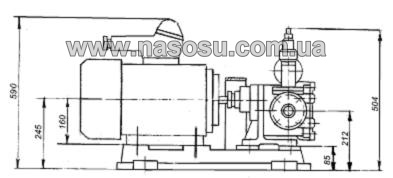

Графическое изображение УПМ 25/140
Графики (рабочие точки) в формате pdf - отсутствуют
