ДФ

Просмотров товара: 2638
  • Автор записи: Vlad
  • Производительность, м3/ч: до 1100
  • Напор, м: до 101
  • Температура, ºС: до +85
  • Цена от: 39260,00 грн.
  • Описание:

    Насосы горизонтальные двухстороннего входа для фекальных стоков  ДФ

       Насосы центробежные горизонтальные с полуспиральным подводом жидкости к рабочему колесу. Корпус насоса имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и напорный патрубки отлиты за одно целое с корпусом насоса, расположены в нижней его части и направлены в противоположные стороны. Такое расположение патрубков и горизонтальный разъем корпуса обеспечивают возможность вскрытия, осмотра, ремонта, замены ротора или отдельных деталей без демонтажа трубопроводов и электродвигателя.

       Крышка корпуса продолжает конфигурацию каналов корпуса. В верхней части крышки корпуса предусмотрено отверстие для присоединения вакуумнасоса или заливного устройства.

       Вал насоса вращается в двух подшипниковых опорах. Подшипники защищены отбойными кольцами, которые отбрасывают стекающую по валу жидкость.

       Уплотнение рабочей полости насоса по валу обеспечивается мягкой сальниковой набивкой.

       В фланцах патрубков предусмотрены отверстия для отвода жидкости к манометру и мановакуумметру. В нижней части корпуса имеются два отверстия для отвода жидкости при длительной остановке насоса.

       Привод насоса осуществляется через соединительную втулочно-пальцевую муфту. Направление вращения вала против часовой стрелки, если смотреть со стороны привода.

       Направление вращения вала указывает стрелка, отлитая на крышке насоса.


        Область применения
    - перекачивания сточных (бытовых и промышленных) жидкостей

    Список моделей ДФ

    ДФ500-20, ДФ540-90, ДФ700-23, ДФ800-28, ДФ900-45, ДФ1000-53, ДФ1100-63



        Условное обозначение насосов типа НД, НДФ, Д, ДФ, 2ТС и агрегатов на их основе при заказе, переписке и в другой документации следующее:

    Насос
    Д 200-90-2;
    Д 200-90а-2;
    ДФ 540-90
    ,
    где:
    Д — тип насоса (двустороннего входа);
    Ф — фекальный;
    200; 540 — подача базового насоса в
    номинальном режиме, м3/ч;
    90 — напор базового насоса в номинальном
    режиме, м;
    а — вариант обточки рабочего колеса
    относительно диаметра базового насоса.
    Буква
    "а" — первая обточка,
    "б" — вторая обточка;
    2 — порядковый номер модернизации.
    Насос
    НД 80-50-160/4,
    НДФ 100-65-125
    ,
    где:
    Н — насос
    Д — двустороннего входа
    Ф — фекальный;
    80-100 — диаметр всасывающего патрубка, мм;
    50-65 — диаметр напорного патрубка, мм;
    160-125 — номинальный диаметр рабочего колеса,
    мм;
    цифра 4—синхронная частота вращения двигателя
    1500 об./мин.
    Насос 2 ТС 75-115,
    где
    2 — двухступенчатый;
    ТС — технологический для сахарной
    промышленности;
    75 — подача, м3/ч;
    115 — напор, м

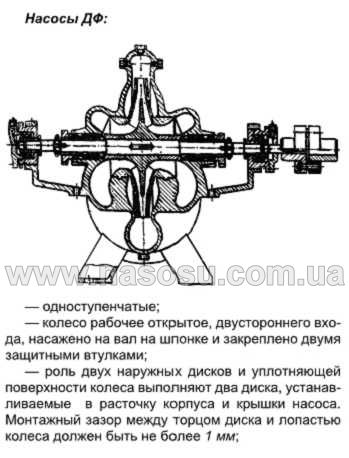

    Внешний вид насосов серии ДФ
    Внешний вид насоса ДФ

    Графики (рабочие точки) в формате pdf - ЗДЕСЬ
